斜板斜管沉淀池設計要點
公司名稱：鞏義市大千凈化材料有限公司 作者：Admin 發布時間：2021/10/28 10:23:04
如果您想了解我們的產品，歡迎隨時撥打我公司的銷售熱線，或點擊下方按鈕免費咨詢！電話咨詢即刻享受本月價格折扣！
斜板、斜管沉淀原理：
斜板沉淀池1950年前后出現在瑞典，1960左右出現在其他地方，斜管沉淀池1960年前后在美國出現。
斜板、斜管沉淀池的特點：①A越大，效率越高；②水力半徑減小，雷諾數減小、Fr增大；③水流形式多樣，有上向流、下向流和水平流。
國外，如日本規定：不論是否采用斜板、斜管沉淀池，平流沉淀池停留時間>1~2h，以保證水質。
影響斜板、斜管沉淀效果的因素：
1） 斜板、斜管中部為層流，進口段和出口段受進出、水影響，存在干擾；
2） 斜板、斜管中水流穩定性較好，有利于提高沉淀效果；
3） 由于沉淀距離和沉淀時間都很短，要求進入沉淀池前有充分的絮凝；
4） 渾水異重流對上向流的影響最小，上向流適用于高濁度水、下向流適用于很低濁度水。

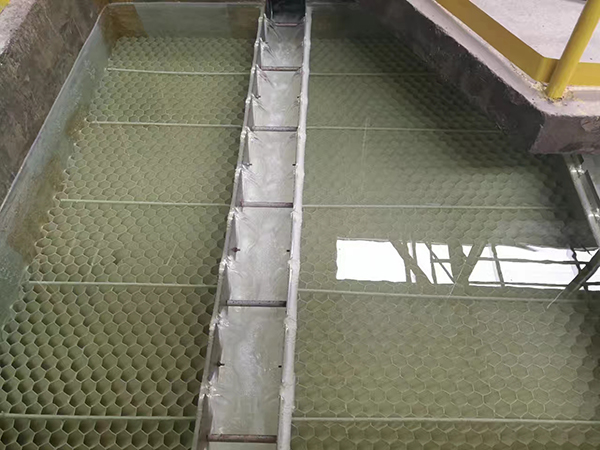

斜板、斜管沉淀池：
（1）設計要點：
1） 適用水質：濁度<1000度
2） 沉淀區液面負荷：9.0~11.0m3/m3?h
3） 斜管管徑25~35mm（正六角形），斜長1.0m，傾角60o，材質：厚約0.4~0.5mm的無毒聚丙烯。
4） 清水區高度>1.0m，底部配水區高度>1.5m，絮凝池出口一般應考慮整流措施。
（2）設計計算
（3）關于斜管沉淀池的總停留時間
上向流斜板、斜管沉淀池的總水深一般為4m左右，水在池中的總停留時間為20min左右。遠遠小于平流沉淀池的停留時間（1~3h）。
這說明：①斜管沉淀池的沉淀效率高；②僅按照液面負荷設計，總停留時間短，安全系數低。
我國設計規范中未對斜板、斜管沉淀池總停留時間提出要求，但在國外，為了保證沉淀池出水水質（如日本要求1NTU以下），即使采用斜板、斜管沉淀池，也應考慮總?cè)莘e不宜過小，以增加沉淀池應對沖擊負荷的能力，常見的是平流結合斜板、斜管的做法。
日本的設計規法要求T>1.0h。
